金属垫片· Metallic Gasket

在既定工况下,影响决定垫片适用性有诸多因素,因此决定选用何种垫片能满足密封要求并非易事。特别是在热交换运用中所存在的法兰间的相对位移使垫片的选用更加复杂化,因此在选用合适的垫片前我们需对每种垫片的特性有深刻的理解。Novus制造的各种金属、半金属密封产品在解决高温高压以及苛刻工况下考核密封性能指标具有优异的特性。

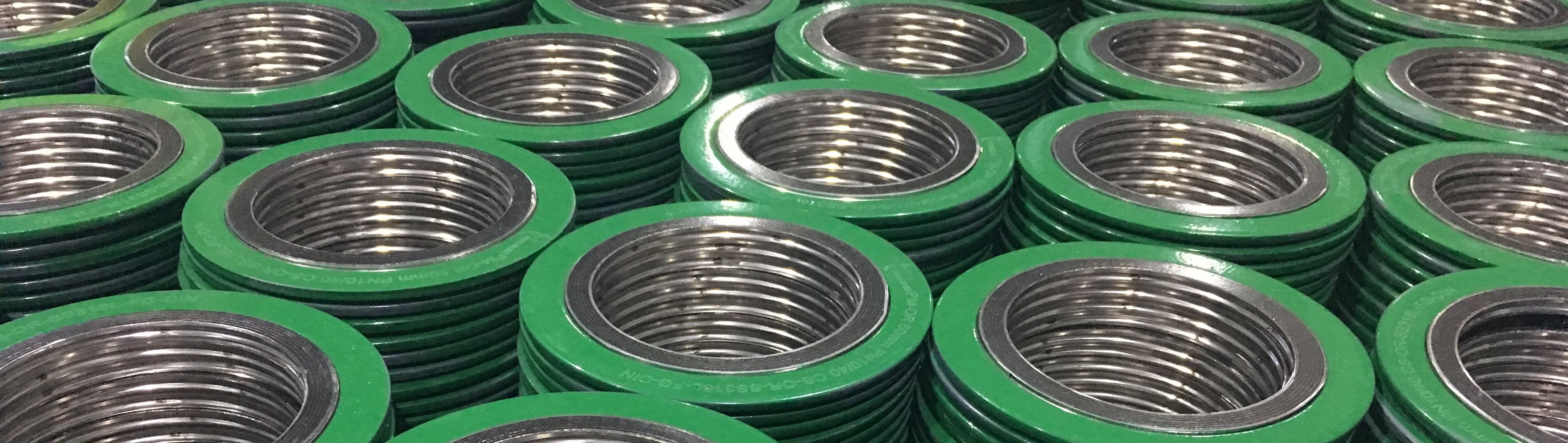

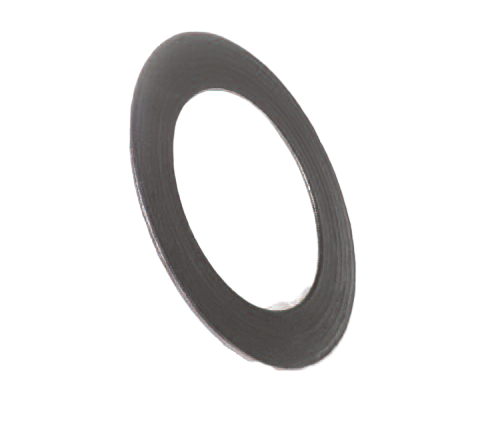

金属缠绕垫 / Spiral Wound Gasket

金属缠绕垫由V型金属带和非金属带状填料交替缠绕而成,通常非金属带状填料的材料有:石墨、PTFE或Novus Hi-Temp等材料。其中,金属带保证了垫片的回弹性,非金属带状填料保证了垫片的气密性。根据使用情况的要求,缠绕部位的内外径方向带有紧固或定位的内外金属环。这样的结构保证了垫片在温度和压力波动较大的恶劣工况下能有效密封。

金属缠绕垫具有如下优点:

- 使用的紧固应力范围广
- 紧固耐用,安装方便
- 安装后螺栓扭矩值保持力优秀
- 通过不同材料配置,适合不同工况
- 装配方便,可以防止垫片挤压变形

型号:

RF1型
SG型
RF-IR型
SG-IR型
SG-RTJ型
HX-R型
HX-RIF型
换热器特殊形状

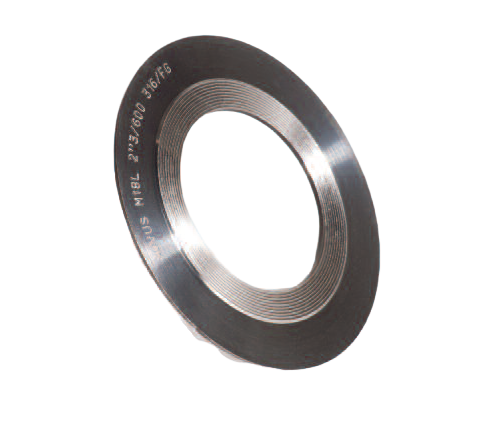

金属齿形垫 / Camprofile Gasket

金属波齿垫是把一定厚度的密封条安放在两面均带有一定深度和形状的环状波齿槽金属环上(通常为不锈钢),从而形成密封效果。根据不同工况,密封条的材料有石墨、PTFE、Novus系列无石棉纤维板材、Novus Therm或软金属如铝、银等。密封条除了保证密封效果外,还能使法兰面免受波齿的损坏。金属波齿垫为标准管系和热交换器理想的密封垫片。

型号:

M18L
M20L
M21LM
M38L
M40L
M41LM

金属波纹垫 / Corrugated Gaskets

金属波纹垫用波纹状金属环(通常是不锈钢)作内加强圈,外表面覆盖软的密封材料层,金属波纹内圈增强了垫片的回弹力,同时减少垫片的密封表面积。软密封材料层保证垫片优秀的密封效果,特别是在低螺栓负荷下。金属波纹垫特别适合替代金属包覆垫。

型号:

标准ElastaGraph
非标DynaGraph
PTFE密封面Elastalon

金属包覆垫 / Metal Jacketed Gaskets

金属包覆垫是在软填料的外边包覆金属材料,内部软填料保证垫片的回弹性,外部的金属包覆保证了垫片的压缩性能以及抗破坏能力,同时也保护了内部的软填料免受高温高压以及密封介质侵蚀的影响。它能做成各种形状,是换热器理想的密封材料。
标准外包金属材料有:铝、铜、不锈钢、蒙乃尔合金、镍合金、哈氏合金、软铁、黄铜、银、钛合金等
标准填料材料:PTFE、无石棉纤维板、石墨等

依据外形轮廓可以分为:

S2
S3
S4
S4A
S6
S7
S8
S9
S12

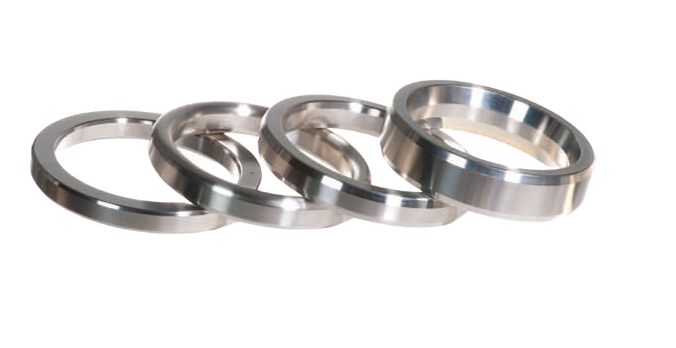

金属环垫 / Ring Type Joint

金属环垫是专为适用于环接面法兰设计的密封环。金属环的特殊结构可以使紧固的螺栓载荷集中在很小的区域内,从而产生很高的垫片应力。因此金属环的材料通常比匹配的法兰材料要软,在很高的垫片应力下,金属环产生塑性回弹,在法兰的接触表面形成密封。
金属环垫广泛地运用在炼油、采气、石化、海洋工程等具有高压高温的场合。
Novus 金属环垫通过API 6A Level4认证。

型号:

R型
RX型
BX型
