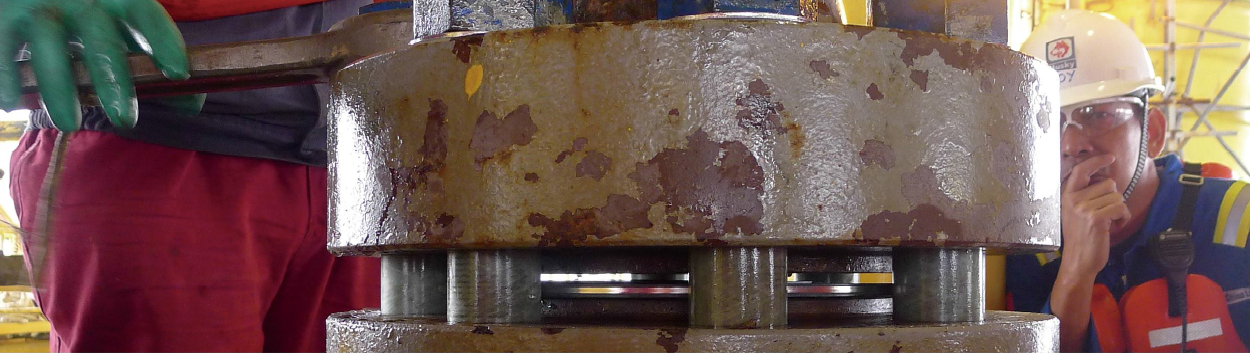

法兰绝缘组· Flange Insulation Kits

Novus法兰绝缘组被设计作为一个异种金属管道间或绝缘法兰用以电隔离的密封组件,典型的应用于海洋工程,海水环境,化工设备安装,炼油管道等需要防止电化腐蚀或有电绝缘需求的场所。

法兰绝缘组的构成 / Flange Insulation kits components

法兰绝缘组通常由绝缘垫片,螺栓套筒以及绝缘华司以及螺栓钢垫圈组成。
根据不同法兰面结构,绝缘组有如下不同型式:
F型---IBC型垫片,
E型---全平面垫片,
D型---RTJ面

法兰表面的安装条件:

必须确保法兰面的干净的。
我们推荐的法兰表面光洁度-
3.2μm (125 RMS) 到 6.3μm(25RMS).
可用光洁度比较仪检查。

型号:

HDS-1快捷型
Leinseal型
Orinseal型
Tsinseal型
Tsinseal FS型
HTPT 型

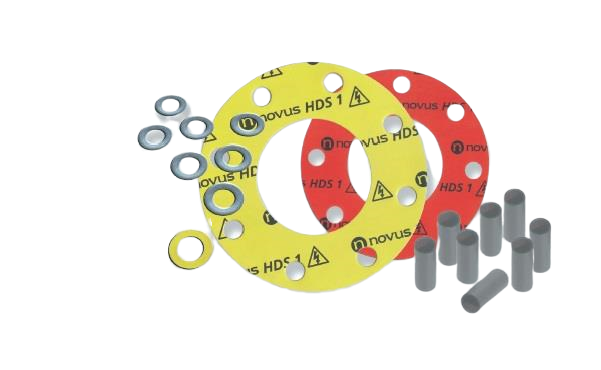

HDS-1快捷型 / HDS-1 Easy type

Novus专门为绝缘场合开发的高性能芳纶纤维橡胶垫,具有优异的电绝缘性能。特别适用在温度不超过180度,压力不大于80bar的油水等工况。而且由于是纤维垫片,易于裁切,可以方便快捷的交付。

认可:

符合BS7531 X等级
满足Ta-Luft(VDI2440)泄漏测试

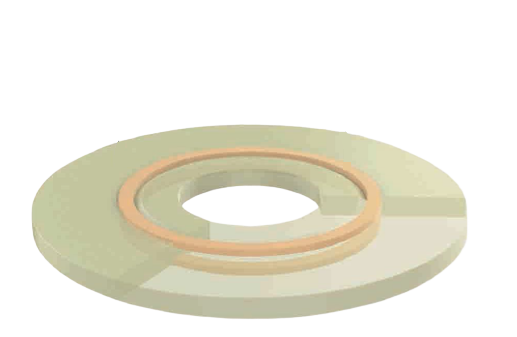

Leinseal型 / Leinseal Type

Leinseal 绝缘垫片采用最有效的密封和绝缘形式,适用于几乎所有形式的法兰面。方形的弹性密封嵌于特殊设计的槽中。该设计给垫片提供了接近零的M和Y值,即使在极低的螺栓负荷下,仍然提供有效的密封。根据不同的工况可以选择NBR,EPDM,PTFE,VITON等材料的密封圈,但需与垫片主体材料的温度范围保持一致。

适用:

小于1500LBS压力等级低压凸面法兰和平面法兰
适用水气油以及大多数的碳氢化合物
低螺栓应力场合

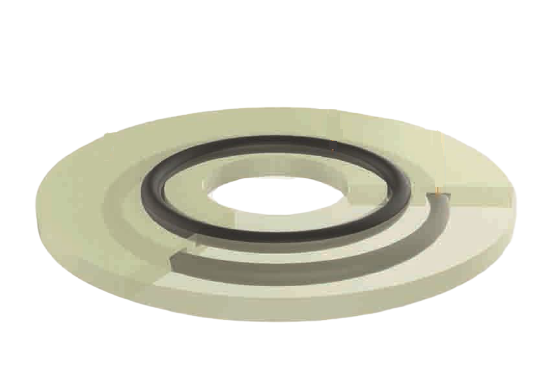

Orinseal型 / Orinseal Type

Orinseal垫片采用O型圈作为密封件,特别适用于低压工况的绝缘密封。并且该设计有效增加了垫片的操作安全性,即使由于误操作,垫片上施加了不均匀螺栓扭矩,也能保证一定的密封性能,根据不同的工况可以选择NBR,EPDM,PTFE,VITON等材料的密封圈,但需与垫片主体材料的温度范围保持一致。
Orinseal垫片也可以在密封面采用弹簧嵌入四氟圈的密封,确保在螺栓的作用下获得更高的密封应力。

适用:

小于600LBS压力等级低压凸面法兰和平面法兰
适用水气油以及大多数的碳氢化合物
低螺栓应力场合

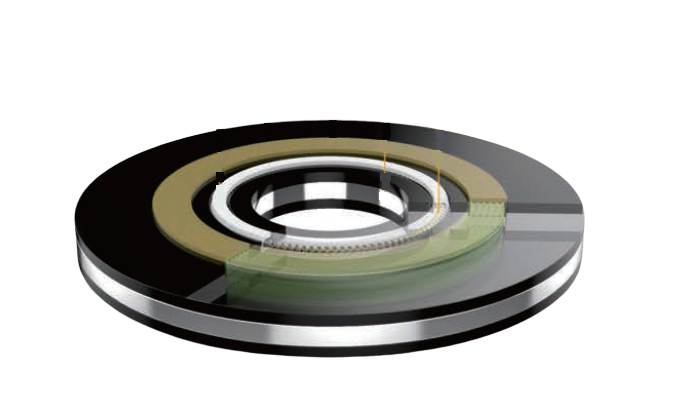

Tsinseal型 / Tsinseal Type

Tsinseal 绝缘垫片是专为临界工况设计的法兰密封和绝缘组件。适用于所有的法兰面形式,包括RF,FF以及RTJ(API15000psi)法兰面。该组件具有出众的密封性和卓越的绝缘性能。被全球范围内油气工程公司所应用。
Tsinseal 绝缘垫片采用高强度的环氧玻纤树脂粘结在不锈钢板的两面制作而成,这样的设计结构具有传统金属垫片的强度,且能提供良好的绝缘性。密封槽的深度达到了不锈钢的内部,可以避免介质通过不同材料层的间隙泄漏。特殊设计的弹簧压紧特氟龙密封圈,确保了密封的可靠性。
Tsinseal 绝缘垫片同时有FS防火认证型式,产品通过了API 6FB 认证。

适用:

适用所有压力包括API15000psi
可使用在腐蚀环境中,例如H2S,CO2
杰出的阴极绝缘性能
